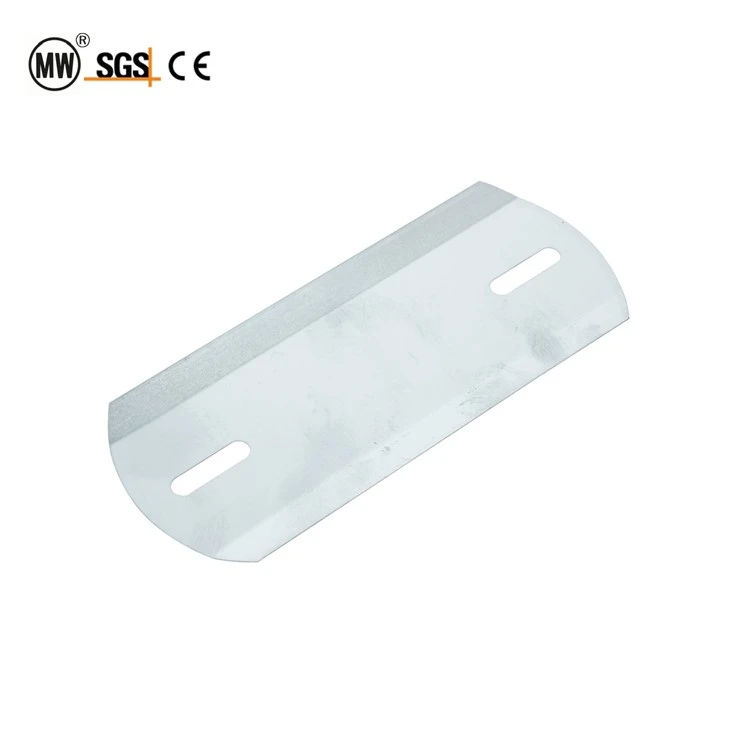

Plat Tangkap Minyak Hujung Berganda Berganda Untuk Pengangkut Overhed Melengkung

Hangzhou Ocean Industry Co., Ltd. ialah salah satu pengeluar dan pembekal paling berpengalaman plat tangkap minyak hujung bulat dua untuk penghantar overhed melengkung di China. Selamat datang ke plat tangkap minyak hujung bulat dua tersuai tersuai untuk penghantar overhed melengkung pada harga yang kompetitif dari kilang kami. Perkhidmatan yang baik dan produk berkualiti tersedia.

Pada setiap litar penghantar atas-trek tertutup QXG, lengkung mendatar dan menegak ialah tempat rantai berjalan di bawah pecutan sisi atau menegak yang mampan. Berbeza dengan zon peralihan - di mana rantai hanya mula memasuki lengkung dan daya emparan semakin meningkat - badan bahagian lentur ialah di mana daya emparan mencapai magnitud penuh, mantap-dan mengekalkannya untuk keseluruhan lengkok. Ini adalah zon gudang minyak mampan maksimum, dan persekitaran operasi yangplat tangkap minyak hujung bulat duadireka bentuk untuk melindungi.

Plat tangkap minyak hujung bulat berkembar (juga dikenali sebagai-dulang titisan arka penuh-bahagian selekoh, lengkung-pengumpul minyak badan atau kuali tangkap hujung-dwi-melengkung) ialah dulang keluli atau keluli tahan karat yang seluruh badannya mengikuti lengkok trek selekoh. Kedua-dua hujung plat dibulatkan - setiap satu sepadan dengan jejari trek selekoh - supaya plat boleh dicantum dengan lancar ke plat peralihan hujung bulat tunggal pada kedua-dua tangen masuk lengkung dan tangen keluar lengkung. Plat tidak mempunyai bahagian lurus; panjang penuhnya ialah segmen arka, biasanya meliputi 45 darjah , 90 darjah atau 180 darjah lilitan trek selekoh, bergantung pada geometri lengkung dan saiz panel modular yang dipilih.

Premis kejuruteraan plat hujung bulat dua pada asasnya berbeza daripada kedua-dua plat hujung lurus dan plat peralihan hujung bulat tunggal. Plat hujung lurus direka bentuk untuk penangkapan minyak dominan-graviti: titisan jatuh secara menegak, dan lantai rata plat mengumpulnya. Plat hujung bulat tunggal direka untuk pecah peralihan: ia mengendalikan lonjakan seketika dalam gudang minyak apabila rantai memasuki lengkung. Tetapi plat hujung bulat berganda direka bentuk untuk tangkapan minyak emparan yang berterusan: sepanjang arka penuh, pecutan emparan terus melemparkan pelincir ke luar daripada antara muka sesendal pin rantai-dan galas roda pemandu pada kadar yang tetap, dan badan melengkung plat mesti memintas aliran keluar yang mantap ini untuk sepanjang tempoh merentas lengkung. Ini memerlukan plat dengan kedalaman yang lebih besar, dinding sisi yang lebih keras dan laluan saliran melengkung yang memandu minyak terkumpul di sepanjang arka ke arah titik nyahcas tanpa berkumpul pada jejari luar lengkung.

Cabaran pencemaran minyak-di dalam bahagian selekoh adalah berbeza secara kualitatif daripada apa-apa di landasan lurus. Memahami fizik mendedahkan mengapa plat arka-penuh{3}}tujuan diperlukan dan bukannya sekadar memanjangkan plat peralihan untuk menutup badan lengkung:

Pecutan emparan-tetap.Apabila rantai bergerak melalui lengkung mendatar jejari R pada kelajuan v, setiap komponen mengalami pecutan sisi yang berterusan sebanyak=v²/R yang diarahkan keluar dari pusat lengkung. Untuk sistem QXG250 yang berjalan pada 8 m/min melalui lengkung R800, pecutan ini adalah lebih kurang 0.013 m/s² - kecil berbanding graviti, tetapi dikekalkan secara berterusan untuk keseluruhan arka. Sepanjang lintasan selekoh 90 darjah yang mengambil masa 15–20 saat, daya keluar tetap ini secara beransur-ansur mengepam pelincir keluar dari{11} kelegaan sesendal pin dan pengedap roda pemandu pada kadar 3–5 kali lebih tinggi daripada kadar titisan garis dasar bahagian lurus-.

Penghijrahan minyak ke arah jejari luar.Di dalam plat tangkapan, minyak terkumpul tidak duduk diam. Pecutan sentrifugal bertindak pada minyak terkumpul sama seperti ia bertindak pada rantai, menolak cecair ke arah dinding sisi luar dulang melengkung. Dalam lengkung 90 darjah, minyak terkumpul secara keutamaan pada kedudukan 45 darjah pada jejari luar, mewujudkan kolam dalam setempat yang boleh melimpahi dinding sisi jika plat tidak cukup dalam atau jika laluan saliran tidak menghalakan minyak ke arah pelabuhan nyahcas. Plat lurus atau plat peralihan yang dipasang di dalam lengkung tidak mengambil kira kepekatan jejari-luar ini dan akan melimpah di dinding luar lama sebelum jumlah kapasitinya dicapai.

Lengkung-keluar letusan titisan.Apabila rantai keluar dari lengkung dan kembali ke larian lurus, pemberhentian secara tiba-tiba daya emparan menyebabkan pembalikan seketika: pelincir yang telah ditolak ke luar kini mengalir kembali ke arah pin-garis tengah sesendal, dan pengagihan semula ini melepaskan letusan titisan sekunder pada titik tangen keluar lengkung. Pintu keluar plat hujung bulat dua kali ganda-terminal melengkung sisi meliputi zon pecah keluar ini, sama seperti terminal-masuknya meliputi letusan masuk. Pinggan dengan hanya satu hujung bulat akan meninggalkan letupan keluar tanpa perlindungan.

Graviti lentur menegak-dinamik lonjakan.Dalam lengkung menegak (menurun dan naik), sudut kecondongan rantai berubah secara berterusan melalui lengkok. Pelincir di dalam setiap pin-pelepasan sesendal mengalir menuruni bukit di sepanjang paksi pin, dan arah aliran berbalik pada titik bengkok lengkung. Ini bermakna kadar longkang minyak memuncak bukan pada kemasukan lengkung tetapi pada titik infleksi - tengah lengkok. Plat hujung bulat berganda yang meliputi arka penuh memastikan lonjakan infleksi arka pertengahan-ini ditangkap, yang mana plat peralihan yang lebih pendek ditamatkan pada titik tangen akan terlepas sepenuhnya.

Audit-garisan pengeluaran secara konsisten menunjukkan bahawa badan bahagian selekoh - bukan zon peralihan dan bukan larian lurus - menyumbang kepada ketumpatan tertinggi minyak-insiden titisan setiap unit panjang trek. Lengkung mendatar 90 darjah yang mewakili hanya 5% daripada jumlah panjang trek boleh menjana 25–40% daripada jumlah-isipadu titisan minyak pada talian. Plat hujung bulat dua kali ialah satu-satunya{11}}geometri plat tangkapan yang menangani kepekatan ini secara langsung, dengan menyediakan-liputan arka penuh yang direka bentuk untuk keadaan emparan yang berterusan.

Plat tangkap minyak hujung bulat berganda ialah jenis plat tangkapan-yang paling kompleks untuk dihasilkan, kerana keseluruhan badannya ialah segmen lengkok dan bukannya bahagian lurus dengan lampiran melengkung. Proses pembentukan, pemilihan bahan dan pengukuhan struktur semuanya mencerminkan tuntutan penggunaan-arka penuh:

Perlindungan Bahan & Permukaan

Penuh-Geometri Badan Arka

Tidak seperti hujung lurus atau plat hujung bulat tunggal, yang mempunyai bahagian badan linear, seluruh lantai plat hujung bulat dua ialah helaian melengkung yang mengikuti lengkok trek selekoh. Plat digulung-dibentuk mengikut jejari selekoh tertentu menggunakan alat pembentuk gulungan boleh laras-, memastikan kelengkungan berterusan dan licin tanpa rata atau kekusutan di sepanjang lengkok. Dinding sisi saluran U-dibentuk serentak dengan lantai, jadi keseluruhan bahagian-mengekalkan bentuknya di sekeliling lengkung. Kedua-dua penamat hujung dipotong segi empat sama kepada tangen arka, menghasilkan dua profil hujung-lengkung yang sepadan yang boleh dicantumkan pada plat peralihan hujung bulat tunggal atau pada panel hujung dua bulat bersebelahan.

Sistem Panel Arka Modular

Untuk lengkung yang melebihi 90 darjah (biasa dalam litar penghantar dengan gelung balik 180 darjah atau perubahan arah kompaun), plat tangkapan dibekalkan sebagai panel arka modular yang bercantum pada penyambung segmen-arka. Setiap panel meliputi segmen arka standard (45 darjah atau 90 darjah ), dan sambungan antara panel menggunakan sistem gasket silikon fleksibel yang sama yang digunakan pada peralihan-ke-antara muka lentur. Pendekatan modular ini membolehkan mana-mana sudut lengkung dari 45 darjah hingga 360 darjah dilindungi tanpa perkakas tersuai, dan panel individu boleh dikeluarkan untuk pembersihan atau pemeriksaan tanpa membuka keseluruhan liputan lengkung.

Sistem Pemasangan

Plat hujung bulat berganda dipasang pada kurungan sokongan trek selekoh pada selang waktu sepanjang arka. Untuk panel 90 darjah, tiga titik pelekap digunakan: satu pada setiap hujung tangen (berpadanan dengan tab tangen-plat peralihan hujung bulat tunggal) dan satu pada titik tengah 45 darjah arka. Pendakap titik tengah adalah kritikal - ia menentang daya sisi minyak terpesong secara emparan mengenai dinding sisi luar, yang sebaliknya akan menyebabkan plat beralih ke dalam ke arah laluan rantai. Baut M8 atau M10 dengan pencuci rata dan nat kunci selit-nilon digunakan pada semua titik pelekap; tiada kimpalan diperlukan.

Plat tangkap minyak hujung bulat berganda dibekalkan dalam konfigurasi yang dipadankan dengan setiap siri rantai QXG, jejari-lentur lengkok dan sudut liputan arka yang diperlukan. Jadual berikut merangkumi julat produk standard:

Nota: Semasa membuat pesanan, nyatakan siri rantai, bengkokkan-jejari trek, sudut segmen lengkok (45 darjah /90 darjah /180 darjah ), arah lengkung (mendatar-kiri, mendatar-kanan, menegak-atas, menegak-bawah) dan bahan. Untuk lengkung dengan bukan-jejari atau sudut lengkok standard, pembentukan gulungan tersuai-tersedia dengan masa pendahuluan 15–20 hari bekerja. Untuk lengkung kompaun (kelengkungan mendatar dan menegak serentak), plat dwi{14}}satah tersuai boleh direka bentuk atas permintaan.

Plat hujung bulat berganda tidak berfungsi secara berasingan - ia adalah komponen pusat sistem tiga-plat yang menyediakan pembendungan minyak berterusan dari larian lurus, melalui zon peralihan, merentasi bahagian selekoh penuh, melalui peralihan keluar dan kembali ke larian lurus. Memahami cara tiga jenis plat membahagikan tanggungjawab ini memastikan spesifikasi sistem yang betul:

Dalam litar penghantar QXG250 biasa dengan lapan lengkung mendatar 90 darjah, sistem pembendungan minyak-yang lengkap akan terdiri daripada: 8 lengkok hujung bulat dua kali ganda-plat bahagian (satu setiap lengkung), 16 plat peralihan hujung bulat tunggal (dua setiap lengkung: masuk dan keluar), dan plat hujung lurus yang meliputi lengkung. Plat hujung bulat berganda ialah bahagian tengah sistem - ia mengendalikan ketumpatan tumpahan minyak-per unit panjang tertinggi dan merupakan satu-satunya jenis plat yang direka bentuk untuk keadaan emparan yang mampan.

Badan penuh -gulungan arka{1}}.Seluruh badan plat digulung-dibentuk mengikut jejari trek selekoh, menghasilkan saluran U-lengkung berterusan tanpa bahagian lurus, tiada bengkok dan tidak rata. Ini memastikan plat mengikut arka trek dengan tepat dan menyediakan tangkapan minyak seragam sepanjang keseluruhan panjang lengkung, bukan hanya pada titik tangen.

Ketinggian dinding sisi asimetri-.Dinding sisi jejari-luar adalah 5 mm lebih tinggi daripada dinding jejari-dalam, memberikan kedalaman pembendungan tambahan tepat di mana daya emparan memacu kolam minyak. Asimetri ini menghalang limpahan di dinding luar - mod kegagalan yang akan berlaku jika kedua-dua dinding mempunyai ketinggian yang sama dan dinding luar menerima beban emparan penuh.

Manik menegang membujur dinding luar-.Manik membujur yang ditekan berjalan di sepanjang dinding sisi luar pada pertengahan-tinggi, meningkatkan rintangannya terhadap beban tekanan minyak-sisi tanpa menambah ketebalan bahan. Manik ini menghalang dinding luar daripada tunduk ke dalam di bawah tekanan hidrostatik yang berterusan minyak terkumpul secara emparan, yang akan mengurangkan ketinggian pembendungan berkesan dinding.

Sistem panel arka modular-.Panel arka 45 darjah, 90 darjah dan 180 darjah standard boleh diikat bersama untuk menutup sebarang sudut lengkung dari 45 darjah hingga 360 darjah. Pendekatan modular ini menghapuskan keperluan untuk alatan tersuai pada sudut lengkung bukan-standard dan membenarkan panel individu dialih keluar untuk pembersihan atau pemeriksaan tanpa membuka keseluruhan liputan bahagian-selekoh.

Lekapan lengkok tiga-titik.Panel 90 darjah dipasang pada tiga kedudukan: tangen masuk, titik tengah 45 darjah, dan tangen keluar. Pendakap titik tengah ialah penambat struktur yang menahan tekanan minyak emparan pada dinding luar. Sistem tiga-titik ini lebih stabil daripada pelekap dua-titik (tangen-ke-tangen) yang digunakan pada plat peralihan, kerana badan arka tertakluk kepada pemuatan sisi teragih dan bukannya pemuatan-akhir sahaja.

Luar-pelabuhan saliran dinding pada titik kolam emparan.Port saliran terletak di dinding sisi luar pada kedudukan 45 darjah (panel 90 darjah) atau kedudukan 90 darjah (panel 180 darjah) - titik pengumpulan minyak maksimum di bawah pemuatan emparan yang mampan. Peletakan ini membolehkan minyak terkumpul menyahcas di tempat ia terkumpul secara semula jadi, dan bukannya memerlukan minyak mengalir sepanjang arka ke lokasi longkang terpencil.

Plat tangkap minyak hujung bulat berkembar direka bentuk untuk penggunaan dalam keadaan persekitaran yang sama seperti bahagian selekoh penghantar trek QXG tertutup-yang dilayaninya. Parameter berikut mentakrifkan sampul prestasi dinilainya:
